8英寸晶圆上演“关厂式涨价”: 台积电三星撤退, 谁在接盘?

如果你最近关注半导体行业，可能会觉得现在的行情有点“精神分裂”。

一边是全球代工巨头台积电和三星，正排着队准备关闭或者缩减自家的8英寸晶圆厂；但另一边，那些还在坚守的老牌代工厂却突然给客户发通知：不好意思，我们要涨价了，涨幅最高能到20%。

这种一边关厂、一边涨价的“戏码”，被业内戏称为“关厂式涨价”。

为什么像台积电、三星这样的大佬要从这个看似还没“凉透”的市场撤退？这背后到底是老旧产能的自然淘汰，还是顶级巨头们正在进行一场极其冷酷的资源大腾挪？

巨头的账本：为什么要“抛弃”8英寸？

我们要先理解一个最基本的商业逻辑：单位成本与利润率。

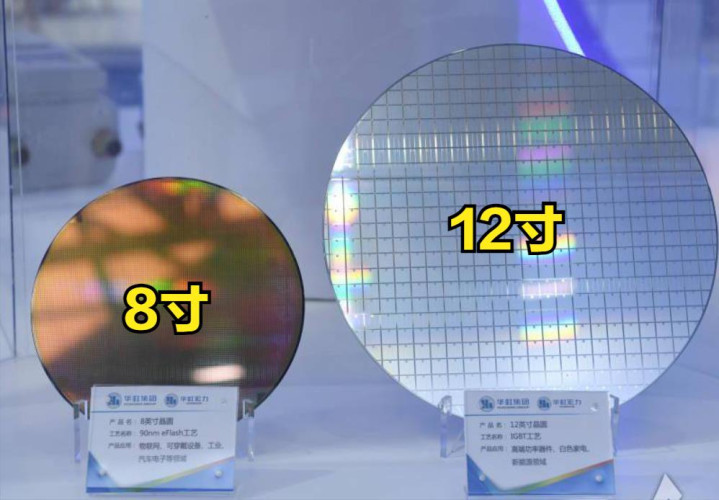

现在主流的12英寸晶圆，面积大约是8英寸的2.25倍。也就是说，在同样的制造流程下，12英寸能切出来的芯片更多，单颗成本更低。对于台积电和三星这种追求极致规模效应的公司来说，继续守着那些自动化程度低、还需要人工搬运的老旧8英寸产线，确实有点“性价比”不高。

更扎心的原因是人才和精力的争夺。

在现在这个AI时代，3纳米、2纳米的先进制程需求简直是爆发式增长。台积电最缺的是什么？是顶级工程师。比起让这群聪明的大脑去维护那些折旧都结束了的老厂房，不如把他们调到利润更高、定义未来的先进制程上去。

所以，三星关停韩国器兴园区的工厂，台积电通知客户2027年停产部分老厂，本质上都是一种“断舍离”：腾出水电配额，腾出洁净室空间，去赚更香、更有技术门槛的钱。

市场供需的真相：老树怎么就开了花？

按理说，巨头都撤了，这生意应该没法做了。但现实是，8英寸晶圆在某些领域依然是“刚需中的刚需”。

大家现在都在聊AI服务器里那颗昂贵的GPU，但很少有人关注，为了给这颗大心脏供电，需要大量的电源管理芯片（PMIC）。一颗高性能GPU需要的电流很大，配套的PMIC数量比传统CPU翻了一倍不止。

而这些PMIC，以及车用的MCU、工业功率器件，大多数最适合在0.11微米到0.18微米这种成熟制程上跑。为什么？因为够便宜，够成熟。

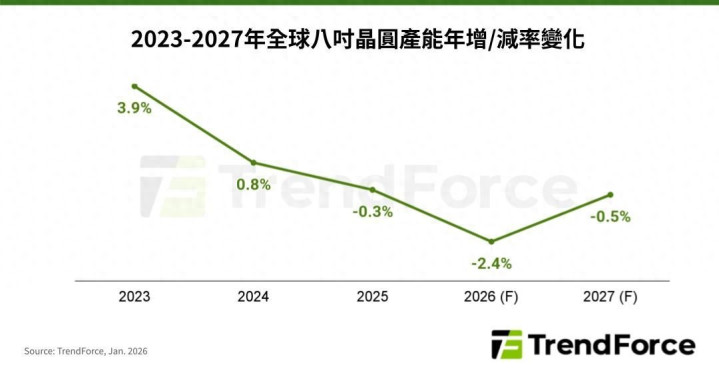

根据集邦咨询的预测，到2026年，全球8英寸产能会缩减2.4%。而AI服务器带来的新增需求，刚好能把这部分损失的供给给堵上。于是，一种奇特的局面出现了：二线代工厂看着手里满载的订单，底气十足地提出了涨价。

中国厂商接棒：谁在承接这些“剩余红利”？

当台积电和三星转身离去时，留下的巨大市场真空，正在被中国大陆的厂商迅速填补。

现在看数据非常有意思。到2026年，中国大陆的8英寸晶圆月产能预计将占到全球的22%，稳居全球第一。

中芯国际： 去年底的产能利用率就接近满载，主要在跑车规级和电源管理产品。

华虹集团： 它的无锡基地有全球最大的功率半导体产线，产能利用率甚至一度突破了109%。

除此之外，像积塔半导体、粤芯、士兰微这些深耕特色工艺的玩家，也构成了这一轮“接棒”的中坚力量。

这其实说明了一个深刻的行业变化：成熟制程的定义权，正在发生位移。 顶级巨头不再把这块业务当成核心，而中国品牌通过规模化和专业化，把这块“老业务”做成了自己最坚固的护城河。

12英寸的“分野”：不仅仅是升级

当然，我们不能只盯着8英寸看。在这场动荡中，12英寸晶圆领域也正在上演一场“战略升舱”。

现在行业里出现了一个很有意思的分化：

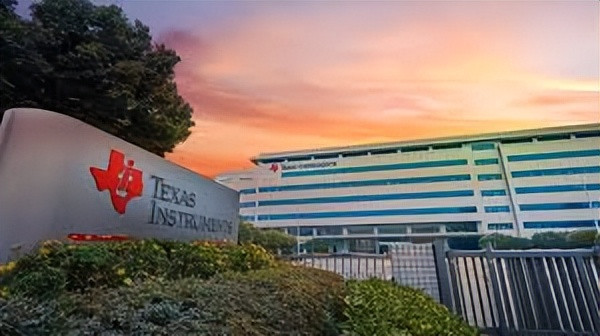

领先者的扩产： 德州仪器在德州的超级基地刚投产，这种动辄几十亿美金的砸钱，是看准了未来10年汽车和工业对高性能模拟芯片的长线需求。

跟风者的“断臂”： 比如力积电最近把一座12英寸厂卖给了美光。原因很简单：产线空置率太高，养不起了。

这血淋淋地揭示了一个真相：在半导体行业，并不是厂子越大越先进就越赚钱。 如果你没有足够的技术话语权或者稳定的客户，盲目追求大尺寸产线，可能只是在加速亏损。

以前我们总觉得半导体是一个“追新”的行业，大家只看最尖端的制程。但这一轮8英寸晶圆的“关厂式涨价”告诉我们：商业的本质永远是供需与成本。

当巨头们为了更高端的梦想去攀登高峰时，那些留下来的、能把“老树”种出“新花”的公司，反而能在这一轮变局中赚得盆满钵满。

未来两年，如果你发现手里的电子产品或者买的车又涨价了，别奇怪，那可能就是这一片片老旧晶圆在默默发力。

最后问大家一个问题：你觉得台积电这种“抓大放小”的策略，是给了国产芯片弯道超车的机会，还是在加深不同维度间的技术壁垒？

欢迎在评论区聊聊！
